Eine zuverlässige Stromverteilung ist die Grundlage jeder modernen Gebäude-, Gewerbe- und Industrieinstallation. Als offizieller Schiegl Partner bietet eltric Elektrofachbetrieben und Installateuren individuell konfigurierte Zählerschränke und Verteilerlösungen, die exakt auf die Anforderungen des jeweiligen Projekts abgestimmt werden.
Dabei profitieren Kunden von hochwertigen Produkten „Made in Germany“, einer robusten Verarbeitung, kurzen Lieferzeiten und einem durchdachten Gesamtkonzept. Durch die Auslagerung von Planung, Projektierung und Bestückung reduzieren Fachbetriebe ihren eigenen Aufwand erheblich und gewinnen wertvolle Zeit bei der Umsetzung ihrer Projekte.
In vier Schritten zum fertigen Verteiler
Damit Stromverteilung kein Projekt mehr ist, sondern eine Lösung, arbeiten Schiegl und eltric nach einem klar strukturierten Prozess:
- Sie wählen die benötigte Größe und Bestückung.
- eltric übernimmt die technische Planung
- Schiegl fertigt, bestückt und liefert den Schrank nach Ihren Vorgaben.
- Sie montieren den Schrank vor Ort.
Ihre Vorteile auf einen Blick
- Höchste Qualität „Made in Germany“ durch robuste Verarbeitung, langlebige Materialien und zuverlässige Funktionalität.
- Komplett vorverdrahtete Lösungen für eine deutliche Reduzierung des Installationsaufwands.
- Schnelle Verfügbarkeit mit Lieferzeiten von 2 bis 5 Werktagen und portofreier Lieferung.
- Flexibilität durch individuelle Bestückungen und kundenspezifische Sonderlösungen (z. B. Wärmepumpen- oder PV-Bestückungspakete) sind problemlos realisierbar.
- Montagefreundliches Design mit durchdachter Komponentenanordnung und außenliegenden Befestigungslaschen.
Zählerschränke nach aktueller VDE-Norm
Die Anforderungen an moderne Messstellen wachsen kontinuierlich. Photovoltaikanlagen, Wallboxen, Smart Meter und neue Energiekonzepte stellen hohe Anforderungen an Planung und Ausführung.
Die hier angebotenen Zähler-Komplettschränke sind nach der aktuellen VDE AR-N-4100:2019-04 zertifiziert und erfüllen sämtliche technische Anschlussbedingungen (TAB) der zuständigen Energieversorgungsunternehmen (EVU). Damit eignen sie sich sowohl für klassische Anwendungen als auch für moderne Energie- und Mobilitätskonzepte.
Flexible Ausführungen der Zählerplätze
Die Zählerschränke (RAL 9010, IP31/43) sind sowohl für die Aufputz-, teilversenkte als auch versenkte Montage geeignet. Je nach Anforderung stehen verschiedene Konfigurationen zur Verfügung:
- Zählerfelder für die klassische 3-Punkt-Zähleraufnahme.
- Zählerfelder mit eHZ-Adapterkassette (BKE-I).
- Kombinationen mit Verteilerfeldern (V-Feld) und Tarifschaltgeräte-Feldern (TSG).

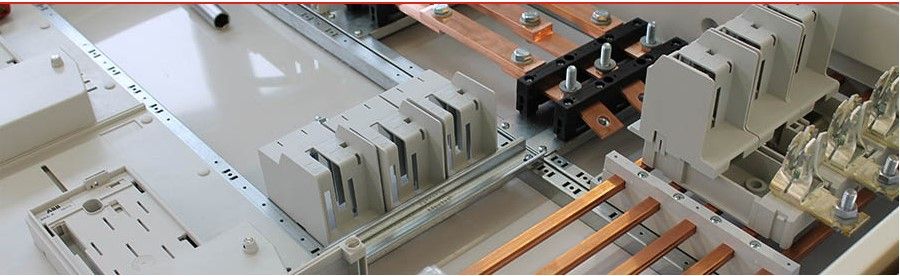

Alle Modelle werden komplett bestückt geliefert, inklusive 5-poligem Kupfersammelschienensystem (250A) und Hauptleitungsklemmen.
Wandverteiler für Industrie und Gewerbe
Für den gewerblichen Einsatz eignen sich die modular aufgebauten Wandverteiler-Komplettschränke. Die Gehäuse bestehen aus elektrolytisch verzinktem Stahlblech mit Kunststoff-Schutzisolation (Schutzklasse II, Schutzart IP43).
- Bautiefe 140 mm: Erhältlich als 1- bis 3-feldrige Ausführung mit 1 bis 7 Reihen. Bietet Platz für 36 bis 252 Teileinheiten (TE).
- Bautiefe 210 mm: Verfügbar in 1- bis 9-feldrigen Varianten für bis zu 540 Teileinheiten (TE), ideal für Installationen mit erhöhtem Platzbedarf für die Verkabelung.
Die Geräteträger sind mit Hutschienen für Reiheneinbaugeräte ausgestattet. Im Klemmraum sind die Hutschienen isoliert montiert.
Standverteiler für komplexe Anforderungen
Für großdimensionierte Projekte im Innenbereich stehen Einzel-Standverteiler zur Verfügung. Diese sind für Netzbelastungen von bis zu 630A (Normalnetz 230/400V, 50Hz) ausgelegt.
- Dimensionen: Bauhöhe 12-reihig (1870 mm), Baubreiten von 1 bis 5 Feldern (320–1320 mm).
- Bautiefen: 230 mm, 360 mm oder 500 mm.
- Eigenschaften: Schutzart IP54, wahlweise Schutzklasse I (geerdet) oder II (schutzisoliert). Gehäuse in Lichtgrau (RAL 7035), Sockel in Anthrazitgrau (RAL 7016). Ab einer Vierfeldbreite werden die Schränke mit Doppeltür geliefert.
FAQ – Häufig gestellte Fragen
Sind kundenspezifische Sonderbauten möglich?
Ja. Neben den Standardkonfigurationen können Schränke individuell nach Ihren Vorgaben mit Lasttrennern, Sammelschienen, FI- und Leitungsschutzschaltern bestückt und verdrahtet werden.
Welche Angaben werden für die Bestellung eines Zählerschrankes zwingend benötigt?
Um die TAB-Konformität sicherzustellen, muss bei der Anfrage zwingend das zuständige Energieversorgungsunternehmen (EVU) bzw. der Netzbetreiber (VNB) sowie die Postleitzahl des Montageortes angegeben werden.
Wie lang sind die Lieferzeiten?
Durch ein optimiertes Logistikkonzept und flexible Arbeitszeilen betragen die Lieferzeiten für Standardschränke in der Regel nur 2 bis 5 Werktage (innerhalb Deutschlands).
Fazit
Die Zählerschränke und Verteilerlösungen von eltric und Schiegl bieten Elektrofachbetrieben eine wirtschaftliche, normgerechte und zukunftssichere Lösung für die professionelle Stromverteilung.
Hochwertige Materialien, individuelle Konfigurationsmöglichkeiten, moderne VDE-konforme Technik und kurze Lieferzeiten stellen die effiziente Projektabwicklung sicher.
Sie planen ein konkretes Projekt oder benötigen technische Unterstützung?
Nutzen Sie das Zählerschrank-Anfrageformular für eine individuelle Konfiguration oder kontaktieren Sie unseren technischen Support. Gemeinsam finden wir die passende Lösung für Ihre Anforderungen.
